NeoDen YY1 Übersicht
Marke und Modell: NeoDen YY1
Anwendungsbereiche: Geeignet für SMT-Forschungs- und Entwicklungszentren, Elektroniklabore, Startup-Prototyping, Lehreinrichtungen an Bildungseinrichtungen uswKleinserien-in kleinen Elektronikfabriken.
Hauptvorteile: Hohe Geschwindigkeit, hohe Präzision, breite Kompatibilität und hervorragendes Preis-{0}Leistungsverhältnis.
Highlight und Detail
Außergewöhnlich hohe Präzision und Platzierungsgeschwindigkeit
- Stabile hohe Präzision:Mit einer professionellen Platzierungsgenauigkeit und Wiederholbarkeit von ±0,02 mm wird sichergestellt, dass Ihre Präzisionskomponenten präzise und stabil auf Leiterplatten platziert werden, um die Produktqualität zu gewährleisten.
- Hohe Produktivität:Die Platzierungsrate erreicht 4.000 CPH bei ausgeschalteter Sicht und behält 3.000 CPH auch bei aktivierter Sichtausrichtung bei, wodurch Geschwindigkeit und Präzision perfekt aufeinander abgestimmt sind.

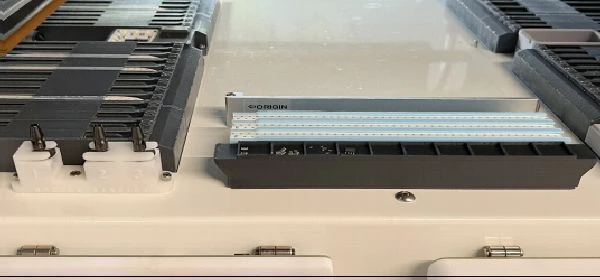

Ultra-Umfassende Komponentenkompatibilität für flexible Anforderungen
Umfassender Support:Der NeoDen YY1 verarbeitet Komponenten von winzigen 0201-Paketen bis hin zu 18 x 18 mm großen Teilen mit einer maximalen Komponentenhöhe von 12 mm. Nimmt problemlos Widerstände, Kondensatoren und unregelmäßige ICs auf.
Intelligentes Sehausrichtungssystem
Doppelte Sicherheit:Durch die Kombination fortschrittlicher Vision-Alignment- und Vakuum-Alignment-Technologien bietet es fünf Erkennungsmodi für eine flexible Auswahl basierend auf Komponententyp und Präzisionsanforderungen, wodurch die Erfolgsquote und Genauigkeit der Platzierung erheblich verbessert werden.

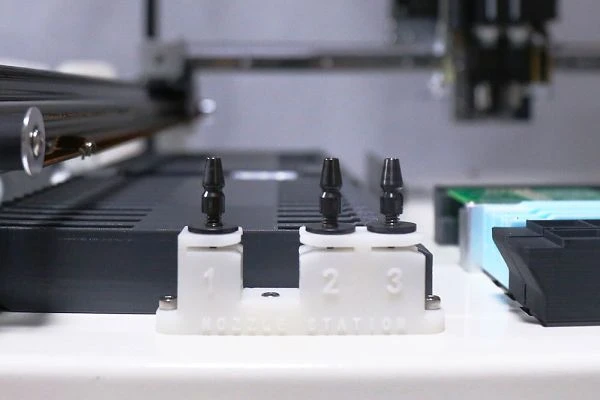

Effiziente Automatisierungsfunktionen
- Automatischer Düsenwechsel:Ausgestattet mit einem automatischen 3-Düsen-Wechselsystem, das die gemischte Verwendung von vier verschiedenen Düsen ermöglicht. Schaltet sich während der Platzierung automatisch um, ohne dass ein manueller Eingriff erforderlich ist, wodurch die Produktionskontinuität erheblich verbessert wird.
- Visuelle Vakuumerkennung:Zeigt den Vakuumstatus des Bestückkopfs in Echtzeit mit flexiblen Erkennungswerteinstellungen an. Hilft Betreibern, Abholprobleme sofort zu erkennen und sorgt so für hohe Effizienz und niedrige Fehlerraten.
Proprietäres integriertes Softwaresystem
Intuitive Bedienung:Nutzt das unabhängig entwickelte integrierte Software-Steuerungssystem von NeoDen. Unterstützt den Import von CSV-Koordinatendateien über eine SD-Karte für eine schnelle und vereinfachte Programmierung. Reduziert die Lernkurve und ermöglicht eine schnelle Produktionsbereitstellung.
NeoDen YY1 SMT-Maschinenparameter
| Grundlegende Spezifikationen | Modell: NeoDen YY1 |
| Maschinenstruktur: Einzelportal mit2 Köpfe | |
| Leistungsparameter | Platzierungsrate (Vision aus):4.000 CPH |
| Platzierungsrate (Vision On):3.000 CPH | |
| Ausrichtungsmethode: Vision & Vakuum | |
| Platzierungsgenauigkeit:±0,02 mm | |
| X-Y-Wiederholgenauigkeit:±0,02 mm | |
| Komponentenbereich | Min. Komponentengröße:0201 |
| Maximale Komponentengröße:18*18 mm | |
| Maximale Komponentenhöhe:12 mm | |
|
Drehwinkel:±180 Grad |
|
| Fütterungssystem | Bandzuführungen:52 (alle 8mm) |
| Flexible Feeder:28 | |
| Massenzuführung:19 | |
| Stick-Feeder:4 | |
| Düsenwechselkapazität:3 Düsen | |
| PCB-kompatible Größe | Maximale Größe (Dual-Layer-Band):249*350 mm |
| Maximale Größe (einschichtiges-Band):315*350 mm |
NeoDen YY1 Video
Kommerzielle Informationen zum NeoDen YY1
Mindestbestellmenge: 1 Stk
Verpackungsdetails: Verpackung in Holzkisten
Lieferzeit: Auf Lager
Über NeoDen
Fabrik
Kurze Faktenüber NeoDen
- Gegründet im Jahr 2010, 200+ Mitarbeiter, 27,000+ m². Fabrik.
- NeoDen bietet eine-SMT-Linie aus einer Hand.
- Erfolgreiche 10000+ Kunden auf der ganzen Welt.
- 40+ Globale Agenten in Asien, Europa, Amerika, Ozeanien und Afrika.
- Forschungs- und Entwicklungszentrum: 3 Forschungs- und Entwicklungsabteilungen mit 25+ professionellen Forschungs- und Entwicklungsingenieuren.
- CE-gelistet und 70+ Patente erhalten.
- 30+ Ingenieure für Qualitätskontrolle und technischen Support, 15+ leitender internationaler Vertrieb, pünktliche Kundenreaktion innerhalb von 8 Stunden, Bereitstellung professioneller Lösungen innerhalb von 24 Stunden.
Ausstellung
Zertifizierung
FAQ
F1: Was ist im Standardpaket enthalten?
Feeder
- 36* 8 mm Bandzuführungen
- 6* 12 mm Bandzuführungen
- 3* 16 mm Bandzuführungen
- 1 * Stick-Feeder
- 2* Streifenzuführungen
- 3* Großfutterspender
Düsen
- CN040 x2 Stk
- CN065 x2 Stk
- CN100 x1 Stk
- CN140 x1 Stk
- CN220 x1 Stk
- CN400 x1 Stk
Zubehör
- Düsenstation
- IC-Tray
- SD-Karte
- Demoplatine
F: Was sind die Hauptmerkmale des kleinen Bestückungsautomaten NeoDen YY1?
- Automatischer Düsenwechsler
- Dual-Vision-System für hohe Platzierungsgenauigkeit
- Visuelle Programmierung
- Touchscreen-Schnittstelle
- Platzierungsrate: 3000 CPH (Sehvermögen ein) / 4000 CPH (Sehvermögen aus)
- Genauigkeit: ±0,02 mm
- Unterstützt Leiterplattengrößen bis zu 350 x 249 mm (zweiseitige Feeder)
F: Welche Abmessungen und welches Gewicht hat der NeoDen YY1?
- Abmessungen: 643 (L) x 554 (B) x 601 (H) mm
- Nettogewicht: 35,5 kg
- Bruttogewicht: 47 kg
F: Gibt es Anpassungsoptionen?
A: Ja, Feeder-Sets können 24-mm-Bandfeeder enthalten (optional).
F: Wie lange ist die Garantiezeit für den NeoDen YY1?
A: Für alle Pick-and-Place-Maschinen gilt eine Garantie von 2 Jahren.
Wenn in diesem Zeitraum ein Problem auftritt, bieten wir innerhalb von 1–2 Stunden per E-Mail oder Online-Support Lösungen an.
Der Versand von Ersatzteilen erfolgt kostenfrei per DHL.
Unser After-Sales--Team steht Ihnen sowohl an Werktagen als auch an Feiertagen zur Verfügung.
Echte Benutzerbewertung: NeoDen YY1 Desktop-Bestückungsmaschine für die Prototypenerstellung
„Für SMT-Prototyping und Kleinserien-PCBA ist NeoDen YY1 die richtige Wahl“
Als langjähriger Besitzer von NeoDen4 hat dieser deutsche Ingenieur das hinzugefügtNeoDen YY1 Desktop-Bestückungsautomatals dedizierte Backup-Einheit für die firmeninterne Prototypenerstellung und Kleinserienmontage-von eingebetteten Prozessorsystemen zur Verarbeitung von 0402-Komponenten.
„Für eine Low-Budget-Maschine erfüllt sie ihre Aufgabe ziemlich gut … Für die Prototypenerstellung ist die YY1 die richtige Wahl und ich bin mir sicher, dass wir viel Spaß damit haben werden.“ -drgerber(EEVblog-Community-Mitglied)
Echter-Welterfolg: NeoDen YY1 Benchtop-Linie für hausinterne Forschung und Entwicklung von Prototypen
„Klein, handlich und eine großartige Investition für Prototyping und kleine Produktion“
Um die internen Durchlaufzeiten für Forschung und Entwicklung zu verkürzen, implementierte dieses Ingenieurteam eine schlüsselfertige Tisch-SMT-Prototyplinie mit demNeoDen YY1 Desktop-Bestückungsautomatneben demFP2636 SchablonendruckerUndIN6 Reflow-Ofen.
„Wir verwenden die Maschine, um die Leiterplatten-Prototypen zusammenzubauen, die wir in unseren Labors entwickeln. Wir sind zufrieden damit, sie ist klein und handlich ... Ich bin sicher, dass diese Maschine eine gute Investition für Prototyping und kleine Produktion ist.“ -Simon(Verifiziertes Käufer-Feedback)
